lunes, 30 de enero de 2017

Control automático de puerta de garaje con Logo



Hoy hemos terminado el montaje de la puerta de garaje automática sobre Logo! Es verdad que para simular la puerta hemos usado un estor motorizado, que se abre y se cierra controlado desde Logo! y que como semáforo hemos usado sencillamente una bombilla roja y otra verde.

En el siguiente vídeo te mostramos cómo ha quedado el sistema funcionando.
En el tutorial de Logo completo podrás ver cómo hemos hecho los cálculos de la tabla de verdad y la simplificación de las funciones lógicas, para finalmente crear el circuito lógico dentro de Logo!




Instalar impresora Epson Stylus DX4000 en Elementary OS



Me han dejado una impresora antigua y la he configurado para poder imprimir desde Elementary OS.
Aquí te dejo los pasos que he seguido yo para hacerlo.



En esta web encontrarás el fichero .deb con los drivers de la impresora



Marcando el sistema operativo Linux y mi modelo de impresora y pulso en buscar



Encuentra un driver genérico compatible con muchísimas impresoras



En esta mega-lista efectivamente está la DX4000



Bien, pulsa download bajo la versión 64bits y .deb



Ahora nos ofrece el driver de la impresora, las utilidades de impresión de Epson y el driver del escáner. Yo he descargado el driver de la impresora



Una vez descargado, desde la consola
sudo dpkg -i epson-inkjet-printer-escpr_1.6.11-1lsb3.2_amd64.deb



Accedemos a cups
localhost:631



Bajo la pestaña Administración pulsamos Añadir impresora
Nos solicita un nombre de usuario y clave con privilegios de root en el sistema



Ahora ya me aparece la Epson Stylus DX4000
La marcamos y continuar



Completamos la información de nombre y descripción


Marcamos la opción Epson Stylus DX4000 - CUPS + Gutenprint



Establecemos los parámetros de impresión por defecto que mejor nos convengan



Listo, impresora preparada para imprimir




Y ahora desde LibreOffice tengo acceso a imprimir desde la recién instalada impresora

jueves, 26 de enero de 2017

Reparación de la red de datos del aula 310B


Ayer, el alumnado de 2º curso del CFGS de Sistemas de Telecomunicaciones e Informáticos se encargó de detectar y reparar los errores de la red del aula 310B del CIFP César Manrique.

Una práctica para ellos de mantenimiento de redes telemáticas que ayudó a que la clase vuelva a estar lista para ser usada con normalidad.


PC del profesor nuevamente con conexión a Internet



PC1 del aula conectado a la web del centro



PC2 también online



PC3 también con conexión



Vista de todos los equipos de la clase, incluído el del profesor, conectados a internet



Ordenador del área de mantenimiento de A/V también con conexión a la red



Las tablets asiáticas se ponen a un nivel sobresaliente: relación calidad/precio difícil de superar





Fue el curso pasado cuando conocí esta marca China gracias a Rafael Pérez, alumno del ciclo de Instalaciones de Telecomunicaciones.

Están creando un producto realmente bueno, potente, de estética cuidada, con unas características hardware elevadas y a un precio inigualable.

He comprado esta Chuwi Hi12 que es dual Boot Android y Windows 10.
  • Pantalla táctil de 12"
  • IPS Retina Display con resolución 2160x1440
  • Ligera: 852 gramos
  • 4 GB de memoria RAM
  • Disco SSD de 64GB
  • 11000 mAh de batería
  • 4 núcleos
  • Procesador Intel Cherry Trail Z8300
  • 1 puertos USB 3.0
  • 1 puerto USB 2.0
  • Teclado incorporado



La tablet/ordenador en marcha




De momento, y hasta que llegue el teclado, la podemos usar como ordenador de sobremesa


Puertos USB integrados en la propia tablet



Dual boot Windows 10 y Android 5.1



La tablet con su teclado es absolutamente espectacular.



Detalle del teclado, realmente muy cómodo y de una suavidad sobresaliente



A cada lado del teclado incluye un conector USB



Aquí te muestro el conector USB de la derecha



La tablet cerrada con el teclado



Parte trasera



El teclado suelto. Ya ves que la tablet nos vale como portátil y como tablet.
Es un convertible por 264€



Dándole la vuelta a la pantalla podemos usar el teclado como atril de la tablet



Cerramos la tablet pero con la pantalla invertida



Detalle lateral con la tablet cerrada




miércoles, 25 de enero de 2017

Taller teórico-práctico de fibra óptica de la mano de Cemesa Telecomunicaciones




Ayer tuvimos un taller teórico-práctico sobre fibra óptica de 3 horas de duración. Este taller fue impartido gracias a la colaboración de la empresa Cemesa Telecomunicaciones que envió al técnico del Área de Ingeniería y Redes Humberto Cabrera.

El taller comenzó con una parte inicial teórica sobre FTTH, tipos de fibra óptica monomodo y multimodo, diferentes ventanas de comunicaciones según longitud de onda, tipos de cable PKP, TKT, niveles de pérdida aceptables según los diferentes operadores, equipos de medida, cajas de interior y exterior, contactos, máquinas fusionadoras,...

Esta primera parte fue muy completa y nos dio al menos unas primeras pinceladas de lo que se esconde detrás del telón.

Terminada esta primera parte teórica, pasamos a la práctica. La intención era crear un enlace punto a punto de fibra óptica pero atravesando 6 cajas de empalmes en el camino. La idea era simular la conexión en fibra desde el CPD del CIFP César Manrique hasta el CPD de la Consejería de Educación.

Al final, mediciones punto a punto del enlace para comprobar que el nivel de pérdida está dentro de los parámetros válidos de una instalación de fibra con FTTH.

Toda la sesión fue grabada por D. José Mesa, profesor de la familia profesional de Imagen y Sonido. Este vídeo nos va a ser de gran utilidad a nivel didáctico de cara a explicar los fundamentos teórico-prácticas de fibra óptica con el resto de grupos del centro.

Asistió al taller el alumnado de los siguientes grupos:
  • 2º CFGM de Instalaciones de Telecomunicaciones
  • 2º CFGS de Sistemas de Telecomunicaciones e Informáticos
  • 2º CFGS de Mantenimiento Electrónico



Bobina de fibra.
Se colocaron dos por cada puesto de trabajo sobre las que realizar las fusiones



Caja de empalmes de exterior




Maqueta con cajas de empalmes de interior y cajas de derivación



Cajas de empalme de exterior para fachadas

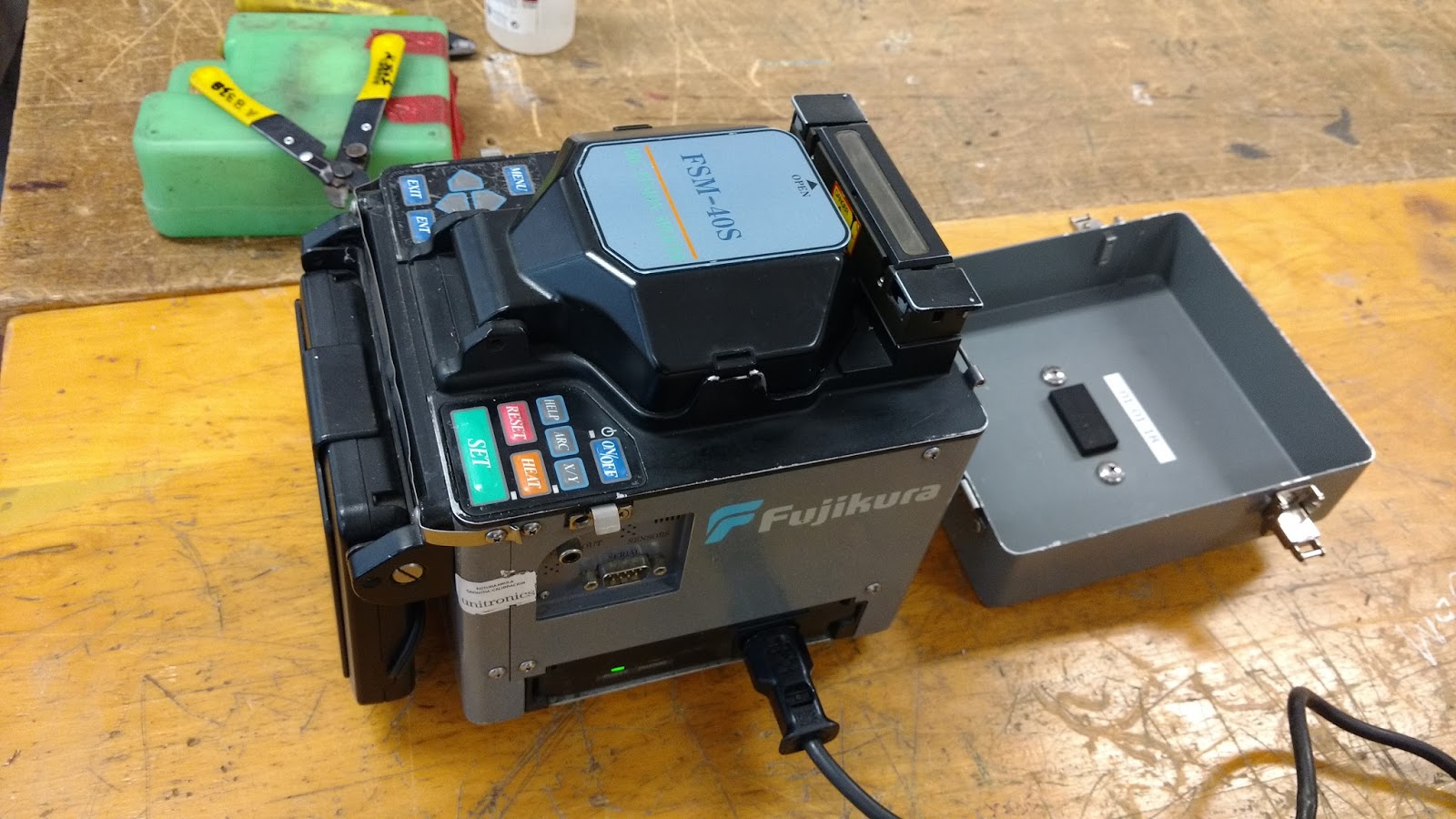

Fusionadora del prestigioso fabricante japonés Fujikura



Preparándonos para fusionar.



Reflectómetro Wavetek
Equipo de medida que nos va a permitir calcular la pérdida de potencia óptica
de extremo a extremo en nuestro enlace punto a punto



Equipos de medida de potencia óptica: transmisor y receptor.



Montando las bandejas de una caja de empalmes



Preparando la fibra para su fusión





Soportes de sujeción de la fibra para proceder a su corte



Un hilo de fibra ya presentado en el soporte. Listos para cortar



Cortadora de fibra. Es clave para que la fusión sea perfecta y la pérdida en el empalme sea mínima



Cortadora de precisión para fibra óptica



Presentamos los dos extremos del empalme dentro de la fusionadora.



Fusionando. Primer empalme casi listo.




En general decir que tanto el profesorado como el alumnado quedó encantado con el taller de ayer, en el que se supo compensar a la perfección la teoría y la práctica durante las 3 horas de duración de la sesión.

Agradecimientos especiales a:

  • Cemesa Telecomunicaciones, por su colaboración en la formación de nuestro alumnado
  • D. Humberto Cabrera, técnico del área de ingeniería y redes de Cemesa Telecomunicaciones, por impartir de forma magistral este taller teórico práctico sobre fibra óptica
  • D. José Mesa, por prestarnos su tiempo, sus conocimientos y sus habilidades para grabar en vídeo toda la sesión
