En la imagen se puede ver la instalacion realizada por los alumnos de 1º PCE, de una pequeña red de datos, por ejemplo, una  empresa con cicno puestos de trabajo.

FCT: prácticas de empresa

La empresa Canarylux en la que los alumnos del PCE están realizando sus prácticas ha manifestado estar muy satisfecha con el trabajo de los chicos.
En la imagen mostramos una instalación que han desarrollado en un bloque de edificios del Paseo Tomás Morales:

Empalme de tubo en red subterránea

En la siguiente imagen mostramos el empalme que ha realizado Kevin para reparar el tubo que se nos había rajado

Tendido del cable

Calzas de escalado a postes

Hoy para subir al póster nos pusimos unas cholas

para facilitar el anclaje al póster y poder poner el

tendido eléctrico.

ICT: telefonía y televisión

En la siguiente tira de imágenes mostramos el tablero que han realizado los alumnos de primer curso del PCE de electricidad con la ICT de un edificio de viviendas con la instalación de telefonía y televisión:

Centrales eólicas (Nauzet)

Examen Marzo de 2011

Open publication - Free publishing - More examen

Instalaciones de interior: electrificación de vivienda

En la siguiente imagen les mostramos los paneles en los que están trabajando los alumnos de 1er curso del PCE de electricidad.

Ellos mismos han diseñado y han pintado sobre el panel este interior de una vivienda y han realizado la instalación de tomas de corriente y de luminarias, con interruptores simples, conmutadas y conmutadas de cruce.

Los paneles que mostramos son el de Fran (arriba, en proceso) y el de Iván y Víctor (abajo, ya terminado, trabajo excelente):

Colocación de los tubos

Aunque debería cubrirse el tubo completo por concreto y por motivos de ahorro de materiales y de tiempo, estamos realizando la siguiente instalación:
- colocación de los tubos entre las arquetas
- cubrimos con cemente los extremos y la zona central del tubo

En la siguiente imagen mostramos cómo está quedando uno de los extremos:

Limpieza del fondo de la zanja

Antes de colocar los tubos, limpiamos bien el fondo de la zanja:

Redes subterráneas con cables directamente enterrados

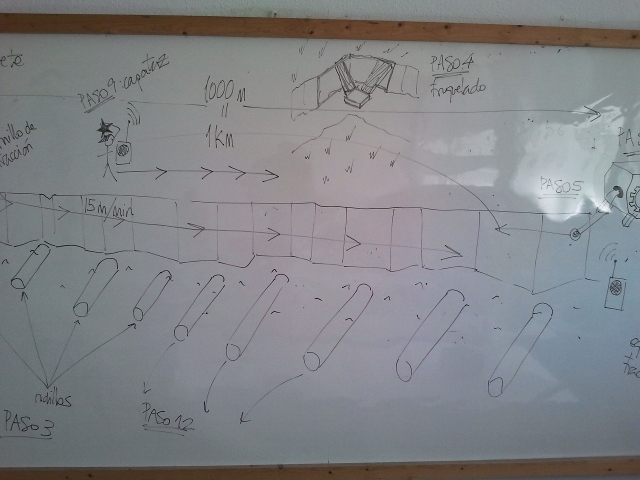

En la siguiente imagen mostramos de forma esquemática el conjunto de pasos que deben seguirse para la instalación de una red subterránea con cables directamente enterrados:

Apoyo de red aérea con derivación a subterránea

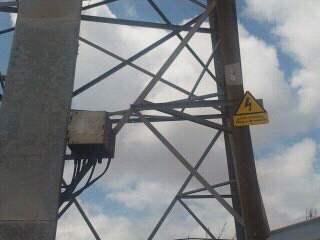

En las siguientes imágenes mostramos un apoyo metálico de red aérea que conecta con una red subterránea.

Google financiará la mayor planta de energía solar del mundo

Pulsa aquí para leer la noticia completa.

Apoyos metálicos en redes aéreas (Nauzet)

Nauzet nos envía esta excelente colección de fotos de diferentes tipos de apoyos metálicos para redes aéreas:

Detalle de la base de la arqueta

Levantando una arqueta

Herramientas de trabajo

Aquí les mostramos las herramientas y los materiales que estamos utilizando para llevar a cabo nuestra zanja de canalización de redes subterráneas:

1. Arena
2. Agua
3. Cemento
4. Tubo flexible corrugado de 100mm
5. Nivel
6. Martillo
7. Bloque de 9cm
8. Metro
9. Balde
10. Cincel o escoplo
11. Máscara de protección
12. Sacho o azada
13. Radial
14. Cucharilla
15. Pico

Producción de energía hidráulica en Europa

	1997	1998	1999	2000	2001	2002	2003	2004	2005
UE (27 países)	28581	29533	29313	30374	32046	27120	26332	27830	26394
UE (25 países)	26838	27674	27525	29000	30609	25559	24932	26128	-
UE (15 países)	25603	26268	26195	27645	29194	24144	23877	24748	-
Eurozona	18979	19105	19151	20130	22045	18024	18994	19152	-
Eurozona (12 países)	19313	19424	19567	20448	22045	18024	18994	19152	-
Bélgica	26	33	29	39	38	31	21	27	25
Bulgaria	238	266	237	230	149	189	260	272	373
R. Checa	146	120	145	151	177	214	119	174	205
Dinamarca	2	2	3	3	2	3	2	2	2
Alemania	1492	1480	1689	1869	1955	1988	1656	1812	1684
Estonia	0	0	0	0	1	1	1	2	2
Irlanda	58	79	73	73	51	78	51	54	54
Grecia	334	320	395	318	180	241	410	402	431
España	2989	2924	1966	2534	3527	1981	3530	2713	1681
Francia	5538	5388	6271	5822	6464	5257	5133	5188	4491
Italia	3577	3544	3901	3812	4025	3398	3176	3671	3101
Chipre	-	-	-	-	-	-	-	-	-
Letonia	254	371	237	242	244	212	195	267	286
Lituania	25	36	36	29	28	30	28	36	39
Luxemburgo	7	10	8	10	2	10	7	9	8
Hungría	19	13	16	15	16	17	15	18	17
Holanda	8	9	8	12	10	9	6	8	8
Austria	3104	3196	3482	3598	3455	3433	2827	3132	3085
Polonia	169	199	185	181	200	196	144	179	189
Portugal	1127	1116	625	974	1207	671	1352	849	407
Rumanía	1506	1623	1573	1271	1283	1380	1140	1420	1737
Eslovenia	266	297	322	330	326	285	254	352	298
Eslovaquia	356	370	390	406	424	453	299	353	399
Finlandia	1053	1294	1099	1261	1135	927	825	1296	1185
Suecia	5934	6391	6164	6757	6798	5706	4604	5170	6260
Reino Unido	355	450	461	437	349	412	277	424	427
Croacia	455	469	567	505	563	461	419	598	545
Turquía	3424	3631	2982	2655	2064	2896	3038	3963	3402
Islandia	448	483	520	547	566	600	609	613	604
Noruega	9439	9946	10443	11945	10354	11128	9081	9361	11676

Fuente: EUROSTAT

Más información en: http://hispagua.cedex.es/documentacion/especiales/energia_hidr/1_que_es.htm

Apoyos metálicos para redes aéreas (Pascual)

Pascual nos envía esta torre metálica desde Feria del Atlántico:

Apoyos metálicos para redes aéreas (Airán)

Airán nos ha enviado estas fotos de apoyos metálicos para redes aéreas que tenemos en las inmediaciones del instituto:

Las dimensiones de la torre y su aspecto nos hacen pensar que se trata de una torre de la red de distribución:

Centrales de energía solar (Airán)

La energía solar es la energía obtenida mediante la captación de la luz y el calor emitidos por el Sol, se trata por tanto también de una de las llamadas energías limpias.

El hecho de que España sea uno de los países de Europa con mayor cantidad de horas de sol así como la conveniencia estratégica de disminuir la gran dependencia energética exterior y aumentar la autonomía energética han favorecido que sea uno de los primeros países en aprovechamiento de la energía solar a nivel mundial.

Airán nos ha enviado algunas fotos de centrales solares en diferentes regiones de España.

En estas dos primeras imágenes mostramos dos centrales solares en Sevilla:

En esta otra imagen, central solar en Almería:

Centrales hidroeléctricas

Aquí les mostramos otra de las energías limpias: la hidroeléctrica.

Este tipo de centrales convierten la energía potencial del agua embalsada en una presa que está situada a más alto nivel que la central. El agua se lleva por una tubería de descarga a la sala de máquinas donde mediante enormes turbina se produce la electricidad en alternadores.

Esta foto se corresponde con la central de Larreynaga en Venezuela:

En esta otra imagen mostramos la central de hidroeléctrica Krasnoyarsk en Rusia:

Por último, central de Inambri en Perú:

Buen trabajo Kevin, infinitamente mejor que la versión anterior.

Centrales nucleares

Con la triste tragedia del terremoto y del maremoto de Japón la energía nuclear vuelve a estar a debate. Álvaro nos envía algunas centrales nucleares que encontramos en España, Francia y en Alemania.

Central nuclear de Trillo (Castilla-La Mancha):

Planta nuclear de Neckarwestheim en Baden-Württemberg (Alemania):

Central nuclear Ascó (Barcelona):

Central nuclear Cofrentes (Comunidad Valenciana):

Central de Montelimar (Francia) :

Centrales hidroeléctricas

Una central hidroeléctrica es aquella que utiliza energía hidráulica para la generación de energía eléctrica.
Son el resultado actual de la evolución de los antiguos molinos que aprovechaban la corriente de los ríos para mover una rueda.

Aquí les mostramos algunas imágenes de centrales hidroeléctricas en Perú, Japón y Chile que nos acaba de enviar Dani:

Centrales termoeléctricas

En la siguiente imagen que nos ha enviado Yauci mostramos una central termoeléctrica en Perú (Moquegua):

En la siguiente, la central de hidro-fuel de Castellón, España:



Si quieres saber más sobre centrales termoeléctricas, pulsa en el siguiente enlace:
Centrales termoeléctricas clásicas

Energía nuclear: central de Vista Angra (Pascual)

Hoy Pascual nos deleita con esta foto de la central nuclear de Vista Angra, en Río de Janeiro (Brasil):

La estantería

Hoy teníamos previsto terminar de montar la estantería del almacén de 2º del PCE y poder dejar ordenado el material.

En principio parecía una tarea de lo más sencillo, hasta que topamos con el tornillo del tercer estante, que se negaba a salir. Los 8 técnicos auxiliares de electricidad (a puntito de titular) no pudieron con él. Tuvo que ser Kevin quien, alicates en mano, hiciera a un lado a todos sus compañeros para por fin sacar ese tornillo: más de una hora para una tarea que teníamos prevista terminar en menos de 5 minutos.

En fin, prueba superada.
